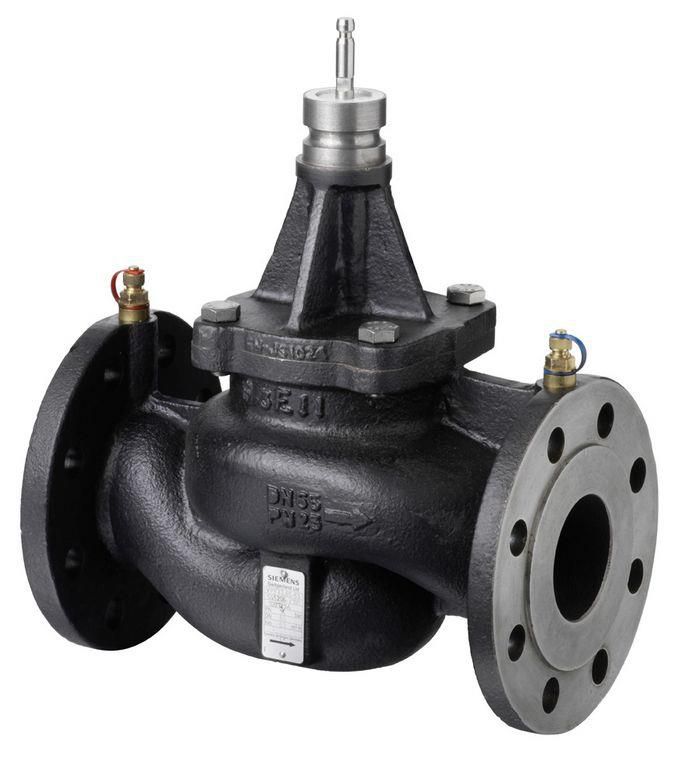

VPF53.100F90
VPF53.100F90: Седельный клапан со встроенным регулятором перепада давления (Комбиклапан) 2-х ходовой, PN20, 14,9…90 куб.м./час, DN100, 1…120 C, фланцевый
Комбиклапан 2-х ходовой с классом давления PN20 на DN100. Максимальная температура теплоносителя 120 C.
Краткое описание
For use in heating, ventilating, air conditioning systems and district heating as a control valve in closed circuits| Шток | 40 мм |
| Скорость утечки | Class IV (0…0.01% of volumetric flow) |
| ΔPmin | 75 кПа |
| Класс PN | PN 25 |
| Объёмный проток V | 90 м³/ч |
| Объёмный проток Vmin | 14,8 м³/ч |
| DN | 100 |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | 1…120 °C |
| Характеристика клапана | Linear |
| Диапазон изменений Sv | 1:100 |
| Допустимое рабочее давление | 2500 кПа |
| Material, valve body | Чугун с шаровидным графитом EN-GJS-400-15 |
| Материал внутренних частeй клапана | Stainless steel, Brass (DZR) |
| Положение при монтаже | Upright to 90° inclined |
| HIT: Number of SCV-Values | 18 |
| SAV.. Δpmax | 600 кПа |
| SAV.. Δps | 600 кПа |
| SQV.. Δpmax | 600 кПа |
| SQV.. Δps | 600 кПа |
Логистическая информация
| Длина упаковки, см | 80 |
| Ширина упаковки, см | 80 |
| Высота упаковки, см | 70 |
| Вес, кг | 81 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VPF53.100F90 |
| Типовое применение клапанов | ИТП |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Тип клапана | Седельный клапан со встроенным регулятором перепада давления (Комбиклапан) |
| Серия | VPF |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN20 |
| Номинальный диаметр DN | DN100 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 40 мм |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Температура теплоносителя | 1…120 C |
| Максимальная температура теплоносителя | 120 C |
| Положение при монтаже | Вертикально под углом 90 градусов |
| Скорость утечки | Класс IV (0…0.01% от объемного расхода) |
| Материал корпуса клапана | Nodular cast iron GJS-400 |
| Характеристика клапана | Линейная |
| Минимальная температура теплоносителя | 1 C |
| Минимально настраиваемый объемный расход через полностью открытый клапан | 14.9 |
| Объемный расход через полностью открытый клапан | 90 |
| Наличие нипелей для измерения давления | нет |
| Компенсированный по давлению | Нет |
