Краткое описание

• Для штока диаметром 8..16 мм, сечением 6...12 мм, минимальной длиной штока 30 мм
• С индикатором рабочего положения и настраиваемым ограничителем
• Кнопка для разрыва зубчатой передачи для ручной настройки
• Со стальным основанием, пластиковым корпусом и соединительным кабелем 0.9 м

Крутящий момент	10 Нм
Площадь заслонки, до	1,5 м²
Угол вращения	90°
Потребляемая мощность	2.5 ВА, 1.5 Вт
Время позиционирования	150 с
Длина кабеля	0,9 м
Сигнал позиционирования	DC 0/2...10 В
Класс защиты	IP54
Температура окружающей среды, работа	-32…55 °C
Размеры (Ш х В х Г)	68 x 137 x 59.5 мм
Рабочее напряжение	AC 24 В , DC 24 В
Дополнительный переключатель	0

• Номинальный момент 5 Нм
• Рабочее напряжение AC 24 В ~ / DC 24…48 В
• Механически регулируемый диапазон между 0...90°
• Предварительно подключенный кабель 0.9 м
• Специальные варианты с настраиваемым сдвигом и диапазоном для сигнала позиционирования
• Индикация позиции: механическая или электрическая
• Обратная связь: потенциометр
• Самоадаптация угла поворота и настраиваемые доп. переключатели

Использование

Поворотные приводы используются для регулирования или закрытия воздушных заслонок.
Для заслонок площадью до 0.8 м2 .
Подходят для управляющего сигнала DC 0/2...10 В.

Схемы подключения

Внутренние схемы

Соединительная схема

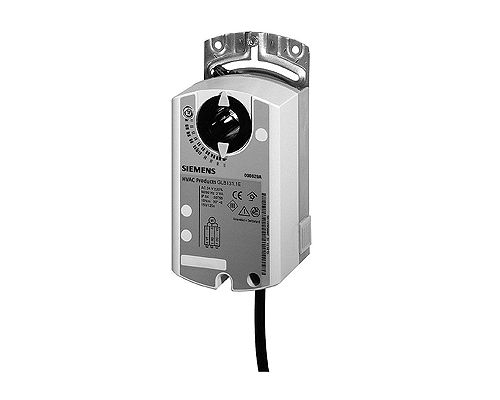

GLB161.1E (AC 24 B - / DC 24...48 B)

Функции изделия

Тип управления	Плавное 0/2...10 В
Направление вращения	По часовой стрелке / против часовой стрелки в зависимости от   - настройки DIL переключателя направления вращения  - сигнала позиционирования.  Привод остается в текущем положении:  - если сигнал позиционирования не меняется  - при потере питания
Индикация положения: электрическая	Угол поворота отображается с помощью индикатора положения.
Концевики (доп. переключатели)	Выходное напряжение U = DC 0/2...10 В генерируется пропорционально  углу поворота. U зависит от направления вращения, выбранного с помощью  DIL переключателя.
Тип управления	Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°.
Самоадаптация линейного диапазона	Если самоадаптация активна, привод автоматически определяет механические конечные позиции,  линейный диапазон и настраивает характеристику функции (Uo, дельта U) для вычисленного  линейного диапазона.
Ручное управление	Привод можно настроить вручную с помощи кнопки ручного управления
Ограничение угла поворота	Угол поворота штока можно ограничить механически настроив установочный винт

Техническая конструкция

Корпус

Корпус состоит из огнезащитного, не бромированного, нехлорированного стекловолокна.

Мотор привода / Шестерни

Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.

Примечения

Инженерные заметки

Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.

Монтаж

Нет внутренней защиты линий питания.
Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.

Обслуживание

Приводы GDB..1E не являются обслуживаемыми.

Утилизация

Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.

Логистическая информация

Длина упаковки, см	9,8
Ширина упаковки, см	19
Высота упаковки, см	7,3
Вес, кг	0,636

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
